RGB naar HDMI Video-Adapter board Rev2 voor Amiga 500
Sublieme beeldkwaliteit met HDMI op uw Amiga 500 !
Met deze oplossing op basis van een dit adapter boardje en een Raspberry Pi zero voor de bestaande Amiga 500 Denise video chip, is het mogelijk om het bestaande interne RGB videosignaal om te zetten (upscaled) naar een modern HDMI signaal.

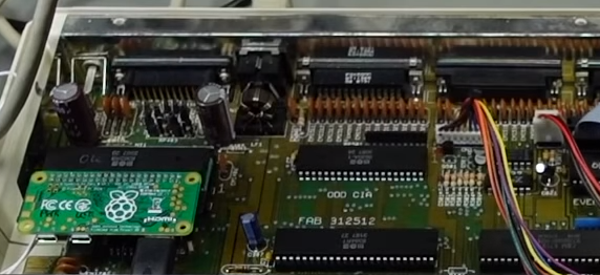

Inbouw bestaat uit het verplaatsen van de bestaande Denise video chip op het adapter boardje, waarop u dan de Raspberry PI zero met 16GB MicroSD card bevestigt.
De standaard DB23 RGB connector op de achterzijde van uw Amiga 500 blijft overigens gewoon werken.
U ontvangst naast het adapter board ook een 3d geprint A500 side expansion slot klepje met daarin een nette opening waardoor u de meegeleverde (wanneer u de raspberry PI zero meeesteld) korte mini HDMI naar HDMI kabel naar buiten kunt leiden, waarop u dan de HDMI kabel van uw monitor kunt aansluiten. Het adapter board heeft een drukknop waarmee u het on-screen configuratie kunt bedienen.
U hoeft uw originele klepje van de Amiga dus niet aan te passen.
Opmerkingen:
Deze oplossing wordt standaard geleverd zonder Raspberry Pi Zero, MicroSD. Deze kunt u als optie selecteren bij het bestellen.
Bij de raspberry PI ontvangt u dan ook een korte Mini-HDMI naar HDMI (Fem) kabel.
Wanneer u de Raspberry PI Zero ergens anders wilt kopen, of u heeft er wellicht nog een, dan vindt u hieronder verdere informatie:
Raspberry PI zero (met GPIO connector) vindt u oa op:
https://www.conrad.nl/p/raspberry-pi-zero-wh-512-mb-1-x-10-ghz-raspberry-pi-1667360
(U heeft ook een lege MicroSD kaart nodig)
Software voor de MicroSD in Raspberry PI Zero:
https://github.com/hoglet67/RGBtoHDMI/releases
Volledige informatie is te vinden op:
https://github.com/c0pperdragon/Amiga-Digital-Video
Meer info over de inbouw en tests van dit board vindt u via de video's in onderstaande links:
https://hackaday.com/2020/12/30/amiga-now-includes-hdmi-by-way-of-a-raspberry-pi-daughterboard/
